金刚石的多元应用领域解析

金刚石电学性能卓越，具宽带隙、高击穿场强及高迁移率，有望成为终极半导体；声学上，表面声波速度最快，杨氏模量极高；光学透明范围广至远红外至紫外；热导率超铜，具跨领域应用潜力。

功能金刚石的应用

高温高压(HTHP)方法是制造培育钻石的主要方法。化学气相沉积(CVD)制造培育钻石方法，近三年突飞猛进，成本大幅减低，工艺稳定性取得明显进展，已量产并工业批量投放市场。

金刚石作为“终极半导体”，适合制造高性能电子器件，特性远超GaN和SiC。能发射高强度自由激子，助力深紫外技术。单晶生长及掺杂技术是关键。未来有望突破技术瓶颈，实现更优性能。金刚石半导体器件或成行业标准，影响广泛，包括计算机、汽车、航空航天等。

金刚石热导率极高（2200W/(m·K)），远超SiC、Si、GaAs及金属，且热膨胀系数低、弹性模量高，是优质电子封装材料。已应用于金刚石增强金属封装和热沉-金刚石衬底GaN器件等，商用热导率达350~600W/(m·K)。人造金刚石降价，利于大规模生产。其高热导与电绝缘性使其成为高功率设备优选散热器，如激光二极管。CVD金刚石与GaN集成已实现，提升射频功率密度。

理想电力传输窗口需具备：低总吸收、低热胀系数、高导热率、高强度与杨氏模量、折射率温变小。金刚石几乎全满足，多晶金刚石在光学窗口等领域已产业化，还用于装饰，如高端钟表、奢侈品涂层及时尚制品。其强度和硬度远超康宁玻璃，也应用于手机屏和相机镜头。

金刚石密度低、强度高，是高性能高频声材料，能在70kHz下完美振动，实现优异声音再现。其声表面波速最高，是声表面波滤波器的优选材料，提升滤波频率和功率承受力。

研究表明BDD是环保新型电极材料，电化学法对其处理难降解有机物效果显著，几乎可完全矿化，备受关注。BDD电极产生强氧化羟基自由基，高效降解污水有机物，具有宽电化学窗口、高析氧电位、强化学稳定性，适用于恶劣环境，有望成为顶尖有机废水处理技术。

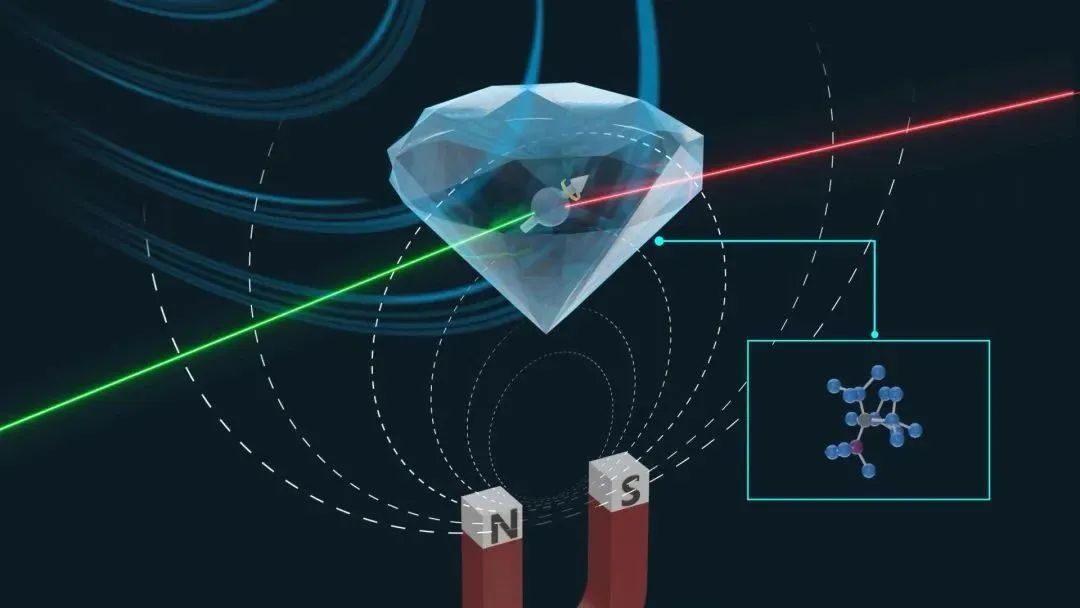

金刚石量子技术助解生物医学与信息经济难题。金刚石变氮空位缺陷为量子资源，室温光操控。人造金刚石作陷阱，杂质可操控，光子读信息。金刚石因其特性被研为医疗界面，涂层用于设备，大尺寸制刀片，纳米级可运药标记。

纳米金刚石表面积大，官能团丰富，易吸附反应，处理后分散性好。实验证明，润滑油加千分之一球形纳米金刚石，可显著提升抗磨减震效果，广适机械结构。
