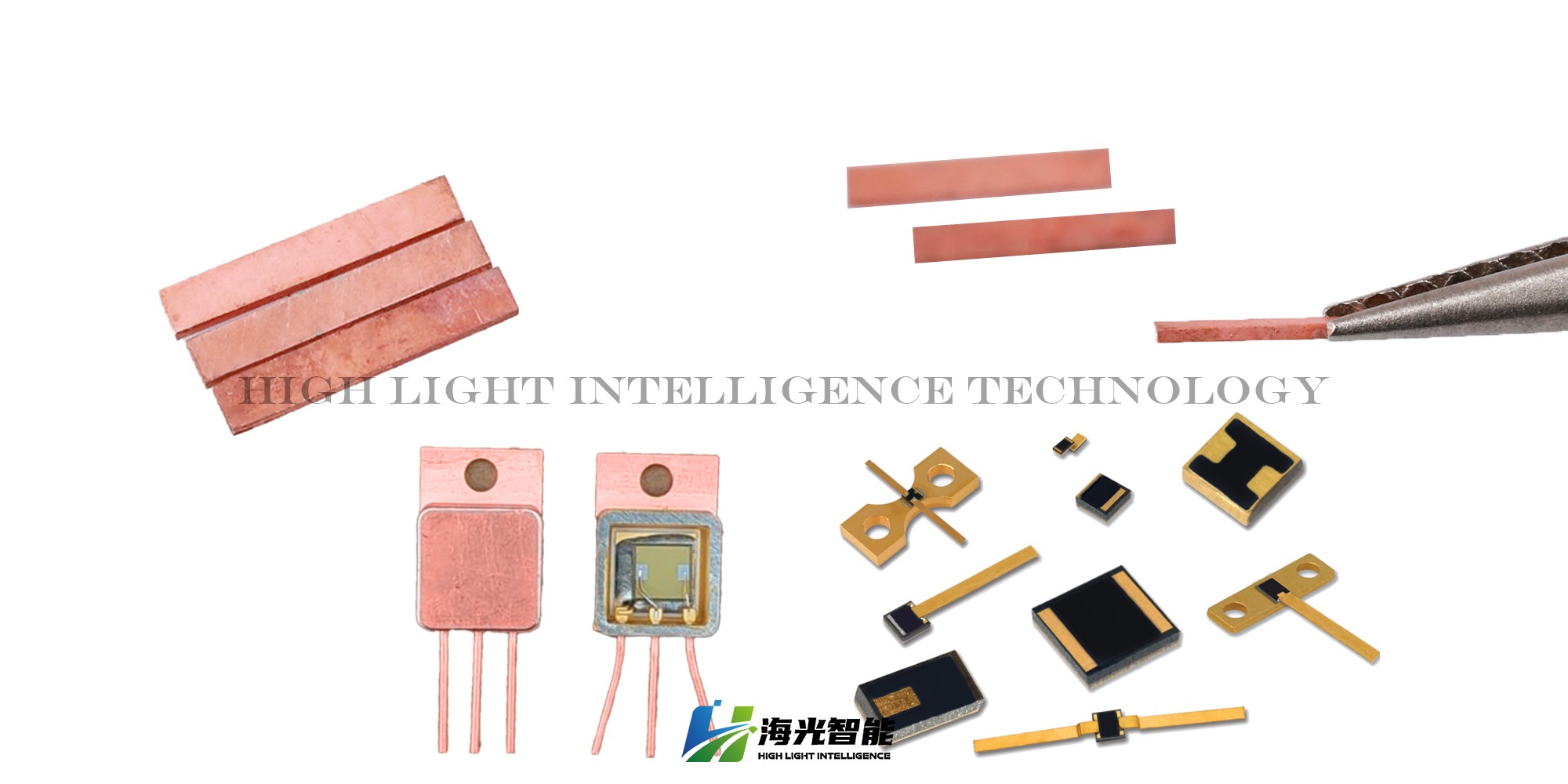

金刚石铜热沉片,顾名思义,是将金刚石与铜这两种卓越材料巧妙结合而成。金刚石,以其无与伦比的导热性(海光单晶金刚石导热系数高达1800-2300 W/m·K)和出色的电绝缘性,成为散热材料的理想选择。而铜,作为传统导热材料中的佼佼者,以其良好的导电性和加工性能著称。将两者结合,不仅保留了金刚石的高导热性和电绝缘性,还借助铜的优异加工性能,实现了热沉片的高效生产与广泛应用。



海光金刚石铜热沉片,凭借其高性价比优势,迅速在市场中脱颖而出。相比传统热沉材料,金刚石铜热沉片在散热效率上实现了质的飞跃,能够更有效地将热量从热源中传递出去,降低电子器件的工作温度,延长使用寿命。同时,其生产成本得到有效控制,使得这一高端散热技术能够更广泛地应用于各类电子器件中,包括大功率LED、高功率激光器、太阳能电池板以及航空航天领域的电子设备等。

在大功率LED领域,金刚石铜热沉片的应用极大地提升了LED的发光效率和使用寿命。LED芯片在工作过程中会产生大量热能,如果不能及时散出,将严重影响其性能。而金刚石铜热沉片凭借其卓越的导热性能,能够迅速将热量导出,保持LED芯片在最佳工作温度范围内运行,从而延长LED的使用寿命,提高发光效率。

在开发多芯片组装技术方面金刚石铜热沉片展现出巨大的潜力。该技术三维紧密排列VLSI芯片,打造超小型高性能器件。金刚石薄膜作为关键散热材料,有效解决散热难题。随着5G普及,基站功耗攀升,金刚石铜热沉片以其卓越散热性能应用于基站热管理,助力节能降耗,促进绿色通信网络建设。

在光伏行业中,金刚石铜热沉片同样展现出了强大的应用潜力。太阳能光伏组件在工作过程中,如果温度过高,将导致局部电池单元短路,降低整体效率。而金刚石铜热沉片凭借其高热导率和低热膨胀系数,能够快速散热,减少热斑的产生,确保光伏组件的长期稳定运行。同时,其耐腐蚀性和轻质特性,也使其在户外恶劣环境下表现出色。

海光智能科技的金刚石铜热沉片,作为高性价比散热材料的代表,正引领着半导体散热技术的革新潮流。其卓越的性能、广泛的应用领域以及合理的成本控制,使得这一创新产品成为众多电子器件制造商的首选。未来,随着技术的不断进步和市场的持续拓展,海光智能科技的产品必将在更多领域发挥重要作用,为产业升级和科技进步贡献更多力量。

海光智能科技,CVD金刚石行业的领域先行者,拥有先进的MPCVD技术与CVD金刚石生产车间。我们专注于生产高净度培育钻石供珠宝业,同时打造工业级CVD金刚石产品,涵盖单晶、多晶、薄膜及金刚石表面金属化。更提供6kw/10kw/15kw MPCVD设备,全方位助力客户,从设备到产品,再到全方位服务,携手共创辉煌。
